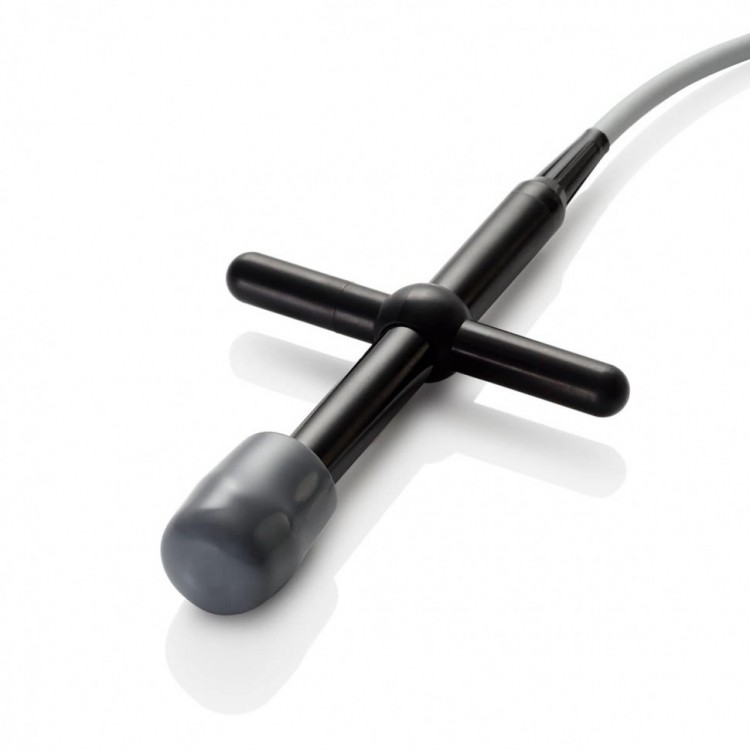

Датчик типа карандаш CW2s

У импульсного допплера есть физический потолок — предел Найквиста: слишком быстрый поток «заворачивается», и скорость измерить невозможно. А именно скорость решает всё в оценке тяжести аортального стеноза, где струя разгоняется до 4–5 м/с и выше. Mindray CW2s построен по принципу постоянно-волнового допплера: один из двух его элементов непрерывно излучает, второй непрерывно принимает — предела скорости нет вовсе.

Датчик CW2s «слепой» — B-изображения он не строит, врач наводит его по звуку и форме спектра. Этот навык окупается: тонкий карандашный корпус 18,4×17,8 мм встаёт туда, куда визуализирующий датчик не помещается физически, — в яремную вырезку и надключичную ямку, откуда струя аортального стеноза ловится вдоль потока и градиент не занижается из-за угла. Частота 2 МГц обеспечивает и транскраниальные допплеровские измерения через височное окно.

В типичном протоколе ЭхоКГ карандашный датчик появляется на несколько минут: врач находит стеноз визуализирующим сектором, а затем берёт Mindray CW2s, чтобы «дострелить» максимальную скорость из внеапикальных доступов. Без такого дополнительного замера пиковый градиент аортального стеноза занижается у заметной части пациентов — а это уже другая тяжесть порока и другие сроки направления к хирургу.

Применение

• измерение градиентов при аортальном стенозе (доступ из яремной вырезки и правой парастернальной позиции);
• количественная оценка клапанных пороков с высокоскоростными потоками;
• транскраниальные допплеровские исследования;
• кардиология взрослых и детей.

Технические характеристики Mindray CW2s

Совместимость

Суффикс «s» — широкий ряд систем Mindray с s-разъёмом: портативные Mindray MX7 и Mindray M9T, стационарная DC-60. В кардиопакете датчик CW2s дополняет визуализирующие секторные датчики — например P4-2s, — беря на себя измерение экстремальных скоростей.
